電子工作 †

RPi Zero WH＋Volumio †

• RPiVolumio

100均電子工作 †

• 100均電子工作

FT2232H FPGAダウンロードケーブル †

• FT2232H FPGAダウンロードケーブル

デジタルアンプキット †

• NFJ_DigitalAmp

WebサーバーへIOTでデータ送信 †

• RaspberryPiZeroW_web

Blynk でIOTあそび †

• BlynkでIOT

Raspberry Pi Zero Wのインストール(20170823) †

買ったもの †

• Raspberry Pi Zero W Starter Kit 8GB PiZeroW-Kit_8GB
  • OS書込済SDカードが付属

準備した機材 †

• HDMIモニタ
• USBマウス
• WiＦi環境
• Win10 PCに VNCViewer Teraterm

セットアップ †

• OS書込済SDカードを確認する為にまずは、HDMIモニタをつないでPi Zero W を起動してみる
•

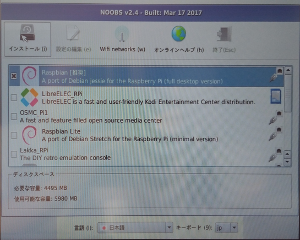

• 見慣れない、Bootセレクタかなと思って調べてみたら NOOBS(New Out Of the Box Software) というOSインストーラでした
• WiＦiのセットアップができるので設定したら、セレクタのリストが２個だったのが６個に増えました
• 推奨のRaspbianを選択
•

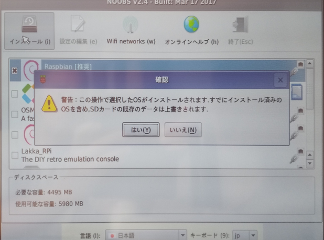

• インストールをクリックするとSDカードを上書きするという警告がでますが「はい」ですすむ
•

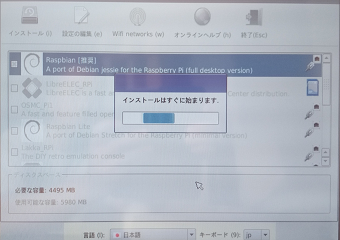

• 「インストールはすぐに始まります」というダイアログ
•

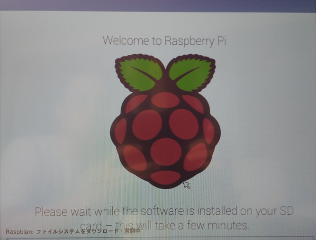

• Welcome to Raspberry Pi 画面に変わり、インストールが開始
•
• 後は気長に待ってみる(私の場合は4時間ぐらいだった)
• 「OSのインストールに成功しました」ダイアログが出て終了 再起動
• なんだか文字化けしている
• 気にせずに、マウスでセットアップツールを立ち上げSSHとVNCサーバーのサービス起動
• 再起動したら、NOOBSで設定していたWiＦiは引き継がれていました
• Teratermで SSH 接続 user:pi password:raspberry
  • sudo apt-get update
  • sudo apt-get upgrade したが、ほとんど最新でした
• VNCも接続 user:pi password:raspberry
• HDMIモニタはセットアップが終わったらもう使いません

文字化けはFontのインストール †

• ついでに日本語入力も
  • [Raspbian Font 設定]でgoogle検索してFont周りを整備 約2時間

VNCだけで起動すると 640x480なので解像度を変更 †

• [raspberry pi vnc 画面サイズ config.txt]でgoogle検索して設定 　
• これでだいたいOK 今後の予定、タブレットでのWiＦiテザリング設定、Bluetoothテザリング、I2Cデバイス接続などなど。。

USB COMポート(シリアル)でPCと接続する †

• Last update 2017/08/27
• ttyGS0で、シリアルコンソールログイン可にする
  • sudo systemctl enable serial-getty@ttyGS0.service
• /boot/config.txtに dtoverlay=dwc2 を追加
  • echo 'dtoverlay=dwc2' >> /boot/config.txt
• g_serialの設定
  • sed -i 's/rootwait/rootwait modules-load=dwc2,g_serial/' /boot/cmdline.txt
• rebootして win10のデバイスマネージャで USB シリアル ドライバー(COM5)が追加されているのを確認、teratermでシリアル接続(ボーレートは気にしない)
  • enterを押すと

    Raspbian GNU/Linux 9 raspberrypi ttyGS0
    raspberrypi login:

  • と出るので user:pi password:raspberry でlogin
• USB COM接続できるとUSBポート(OTG)とPCを接続するだけでPaspberry Pi Zero Wが起動できる。（電源用のUSBポートは未接続）

Android Tabletのデザリング †

• Android Tabletのテザリングしたら、付与されるIPアドレスの確認ができないがUSB COM接続でPaspberry Pi Zero Wにloginする事でIPアドレスが確認できて、PCとVNCでできた
• セットアップもひと段落ついたのでパスワードを変更して終わり

センサーライト（LED 7W)が壊れたので修理を試みたが・・・ †

• Last update 2016/11/3
• 玄関用のセンサーライトがうまく点灯しなくなったので、買い替えて交換。 壊れた電気製品はとりあえず開けてみたくなる性分なので、開けて、基板をみてみた。 電気製品の故障の半分以上は電線の外れや断線なんですが、コンセントを繋いでみたら、 暗く点灯した後、明るく点灯と暗く点灯で点滅し、だんだん周期が短くなり、数秒後に 完全に点灯した。 これは、DC-DCコンバータの発信回路がうまく動いていないようなので、基板のはんだ付けを 半田ごてで温めてみたが症状変わらず。 電解コンデンサの容量抜けかなにかの可能性が考えられるが、部品の交換まではできないので 残念ながらどこにも使えずサヨウナラ。 基板は、100VをAC-DC変換する電源回路、赤外線センサー、LED用電源が一枚に収まっていて、固定がしっかりしていたので外れず。残念

Bluetoothを使ったアイテム †

• Last update 2013/06/19
• Bluetoothは、マウス/キーボード/ヘッドホンぐらいだったころに比べ、Androidのスマホが出てからは、徐々にできる事が増えてきました。Bluetooth 4.0LEになると、ヘルスケア製品対応ということで身の回りにBluetooth対応機器が増えてくるようです。そうすると、1万円弱ぐらいしたBluetoothモジュールも安くなるのではという期待があるのですが、実際は、電波を飛ばすものは、技術基準適合証明をうけないといけないので、それほど急激に価格が下がらないようです。
• 今回、ランニングエレクトロニクスさんから出ているSBDBT(@2980)と、机の引き出しに5年ほど眠っていたBluetoothドングル(Planex BT-MicroEDR2X @1200)で送料込みで@5000円以下という組み合わせで、Bluetoothモジュールを 買いました。

秋月電子通商のデジタルテスターP-10 †

• 第一弾として、秋月電子通商のデジタルテスターP-10をBluetoothで繋いでみました。
• P-10は、@1000円で買えるテスターで、スペックには無いがテスター用ICがシリアル出力対応していて、フォトカップラを基板にはんだ付けしてRS-232C出力する改造がWebで紹介されています。

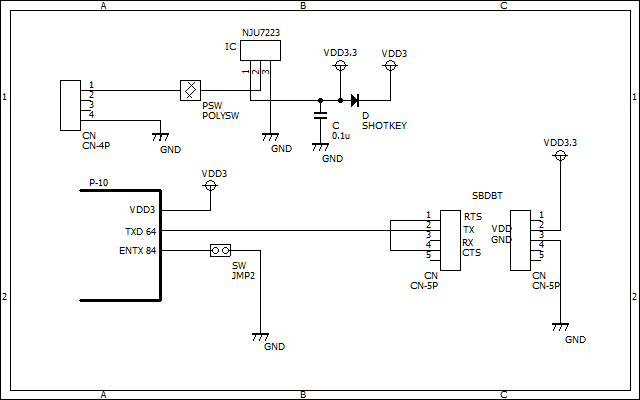

• 回路図は以下のようにしました。
•
• SBDBTはLVTTLレベルなので、フォトカップラなしで直結しています。
• 電源はUSBから5Vだけをもらって、LDO(レギュレータ)で3.3Vに落として使います。P-10は、ボタン電池2個で3.0Vなので、ショットキバリアダイオードで電圧を落としています。
• 電源をUSBにしているのは、ACアダプタで出力がUSBコネクタになっているものが増えているので最近の工作は全部これにしています。
• PC側はts-softwareのTs DMM　Viewer で問題なし
  • http://www.ts-software-jp.net/products/tsdmmview.html
  • 設定：WENS 20T（P-10互換と互換）
• このP-10の使用状況としては、屋外での使用を意識しています。今回は、ここまで
